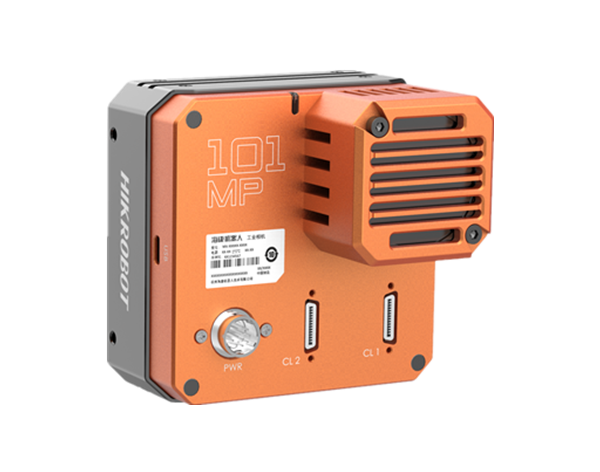

MV-CH1010-10CM-M72-NF 1.01 亿像素 CMOS Camera Link 海康工业面阵相机 黑白相机 可应用于FPD 检测、PCB AOI、文件扫描相关应用
MV-CH1010-10CM-M72-NF 1.01 亿像素 CMOS Camera Link 海康工业面阵相机 黑白相机 可应用于FPD 检测、PCB AOI、文件扫描相关应用
MV-CH1010-10CM-M72-NF高端型面阵相机，采用 Sony 的 IMX461 CMOS 芯片，噪点低，分辨率高，图像质量优异。相机通过 Camera Link 接口实时传输非压缩图像，满分辨率下最高帧率可达 8 fps。
功能特性：
l 支持自动或手动调节增益和曝光时间，支持手动调节 LUT 和 Gamma 校正
l 支持 Base、Medium、Full、80-bit 四种配置模式
l 支持 FFC 矫正
l 兼容 Camera Link V2.0 协议及 GenICam 标准，可与第三方软件平台无缝连接
应用行业：
FPD 检测、PCB AOI、文件扫描相关应用
订货型号：
MV-CH1010-10CM-M72-NF
详细参数
|
型号 |
||
|
型号 |
MV-CH1010-10CM |
|
|
名称 |
1.01 亿像素CMOS Camera Link 工业面阵相机 |
|
|
通用 |
|
|
|
传感器类型 |
CMOS，卷帘快门 |
|
|
传感器型号 |
IMX461 |
|
|
像元尺寸 |
3.76 μm ×3.76 μm |
|
|
靶面尺寸 |
55 mm |
|
|
分辨率 |
11520×8740 |
|
|
配置模式 |
Base, Medium, Full, 80-bit |
|
|
通道模式 |
2X_1Y, 4X_1Y, 8X_1Y, 10X_1Y |
|
|
通道数 |
2 Taps, 4 Taps, 8 Taps, 10 Taps |
|
|
最大帧率 |
8 fps |
|
|
像素格式 |
ADC 12bit 模式：Mono 8/10/12 |
|
|
像素时钟 |
85 MHz，70 MHz，60 MHz，40 MHz |
|
|
动态范围 |
78 dB |
|
|
信噪比 |
45 dB |
|
|
增益 |
0 dB ~ 36 dB |
|
|
曝光时间 |
14 μs ~ 10 sec |
|
|
快门模式 |
支持自动曝光、手动曝光、一键曝光模式，支持Global Reset 模式 |
|
|
黑白/彩色 |
黑白 |
|
|
Binning |
支持1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 |
|
|
下采样 |
支持1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 |
|
|
镜像 |
支持水平镜像 |
|
|
电气特性 |
|
|
|
数据接口 |
Camera Link |
|
|
数字 I/O |
12-pin Hirose 接头提供供电和I/O：1 路光耦隔离输入（Line0），1 路光耦隔离输出（Line1），1 路双向可配置非隔离IO（Line2），1 路RS-232 |
|
|
供电 |
9~24 VDC |
|
|
典型功耗 |
＜14 W@24 VDC |
|
|
结构 |
|
|
|
镜头接口 |
M72*0.75，光学后焦19.55 mm |
|
|
外形尺寸 |
90 mm × 90 mm × 71.5 mm |
|
|
重量 |
约790g |
|
|
IP 防护等级 |
IP40（正确安装线缆和镜头条件下） |
|
|
温度 |
工作温度 0~50℃，储藏温度-30~70℃ |
|
|
湿度 |
20%~95%RH 无冷凝 |
|
|
一般规范 |
|
|
|
软件 |
MVS 软件，符合 GenlCam 协议的采集卡控制软件 |
|
|
操作系统 |
Windows 7/10（32/64bits） |
|
|
协议/标准 |
Camera Link V2.0，GenICam |
|
|
认证 |
CE，FCC，RoHS，KC |
外形尺寸：
